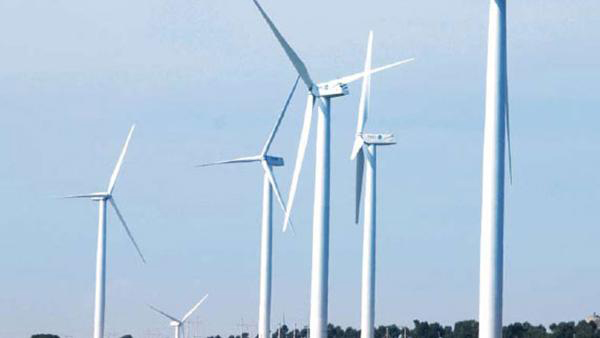

Ветрогенераторы мощностью 2 МВт

Представленные ветрогенераторы представляют собой высокопроизводительные ветровые турбины с горизонтальной осью и винтом регулируемого шага. Диаметр окружности ротора может составлять 87 / 93 / 99 / 105 / 111 / 116 метров, что позволяет эффективно вырабатывать электроэнергию при ветре класса I - IV.

Кривая мощности ветрогенератора W2000-87/93/99/105/111/116
Технические параметры
Номинальная мощность (кВт) 2000
Минимальная рабочая скорость ветра (м/с) 3
Проектная скорость ветра для отключения ветроэнергетической установки (м/с) 25/25/25/20/22/25
Класс ветра IEC I B/IECII B/IECIII A/IECIII B/IEC S/IECS
Макс. скорость ветра (3с) (м/с) 70/59.5/52.5/52.5/52.5/52.5
Рабочая температура (℃) [-20,+40](норм. температура) [-30,+40](низкая температура)
Критическая температура (℃) [-30,+50](норм. температура) [-40,+50](низкая температура)
Диапазон скоростей вращения ротора (об/мин) 8.33-16.5/8.33-16.5/8.33-16.5/8.33-16/7.87-16/7.87-16
Проектная скорость вращения ротора (об/мин) 15.35/15.35/15.35/15/14.5/14.5
Проектная скорость ветра (м/с) 11.4/10.8/10.4/10/9.5/9.2
Срок службы (год) 20
Цвет покраски RAL7035 (светло-серый)
Масса ротора (т) 43.2/42.5/45.6/48.6/51.3/51.8
Масса ступица ротора (т) 17.5
Масса гондолы (т) 82
Ротор
Диаметр ротора (м) 87/93/99/105/111/116
Ометаемая площадь (м2) 5942/6789/7693/8659/9677/10565.
Кол-во лопастей 3
Угол наклона ротора (°) 5
Конус лопастей винта (°) 3.5/3.5/3.5/3.5/5/5
Лопасти
Тип
Длина лопастей (м)
Аэродинамическая форма
Материал исполнения лопастей Стеклопластик
Система регулировки шага винта
Привод Электрический
Скорость регулировки (°/с) 5
Подшипники Шарикоподшипники с четырёхточечным контактом
Трансмиссия
Соединение Ступица ротора-вал ротора: фланцевое соединение; вал ротора-трансмиссия: диск фрикциона; трансмиссия-генератор: двойная гибкая муфта
Тип трансмиссии Одноступенчатый, параллельная ось
Передаточное число 118/118/118/118/125/125
Система смазки трансмиссии Принудительная барботажная
Трансмиссионное масло (л) ~400
Фильтр трансмиссионного масла Линейный (может достигать тонкости фильтрации нелинейных фильтров)
Охлаждение трансмиссии Масло-вода-воздух
Генератор
Тип Асинхронный генератор
Проектная мощность (кВт) 2100
Номинальная скорость вращения (об/мин) 983-1983
Номинальное напряжение (В) 690
Частота (Гц) 50
Класс изоляции F, H
Класс защиты от влаги и пыли IP54
Охлаждение Водяное
Инвертор
Тип
Фиксируемая мощность (кВА) 2100
Номинальное напряжение (В) 690
Частота (Гц) 50
Охлаждение Водяное
Поворотный механизм
Привод Электрический
Подшипники Шарикоподшипники с четырёхточечным контактом
Кол-во двигателей 4
Скорость регулировки (°/с) 0.68
Тормозная система
Тип Основной тормоз + вспомогательный тормоз
Основной тормоз Аэродинамический лопастной тормоз
Вспомогательный тормоз Гидромеханический дисковый тормоз
Основные несущие компоненты
Ступица ротора Высокопрочный чугун
Подшипники ротора Двухрядные сферические роликовые подшипники
Ротор Легированная сталь
Передняя рама Высокопрочный чугун
Задняя рама Конструкционная сталь
Корпус гондолы Стеклопластик
Система управления
Контроллер ПЛК
СУТП Распредёленное управление
Управление шиной Линия межсистемной связи
Дистанционное управление SCADA
Башня
Форма поперечного сечения Цилиндрическая
Высота от уровня земли до ступицы ротора 80 м (или по требованию заказчика)
Покрытие Антикоррозионное
Антикоррозионное покрытие По стандарту ISO12944
Материал исполнения башни Конструкционная сталь
Материал исполнения фланца Кованая сталь
