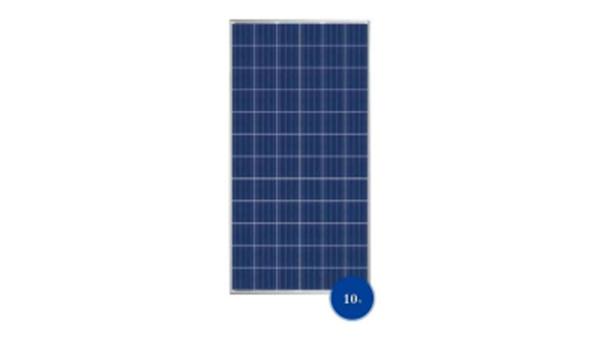

Высокоэффективные поликристаллические солнечные панели 300~320 Вт

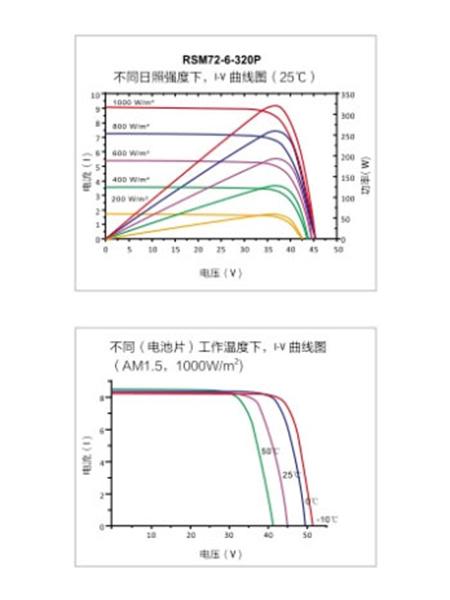

Тестирование электрических характеристик (стандартные условия проведения испытаний)
Модель |
RSM72-6-300P |
RSM72-6-305P |
RSM72-6-310P |
RSM72-6-315P |
RSM72-6-320P |
Макс. мощность (Вт) |
300 |
305 |
310 |
315 |
320 |
Допустимое отклонение мощности |
0~+3% |
0~+3% |
0~+3% |
0~+3% |
0~+3% |
Макс. напряжение (В) |
35.80 |
36.10 |
36.50 |
36.90 |
37.30 |
Макс. ток (А) |
8.40 |
8.45 |
8.50 |
8.55 |
8.60 |
Напряжение холостого хода(В) |
44.50 |
44.80 |
45.10 |
45.40 |
45.70 |
Ток короткого замыкания (А) |
8.95 |
9.00 |
9.05 |
9.10 |
9.15 |
КПД |
>15.50% |
>15.70% |
>16.00% |
>16.30% |
>16.50% |
Тестирование электрических характеристик (номинальная рабочая температура фотоэлемента)
Модель |
RSM72-6-300P |
RSM72-6-305P |
RSM72-6-310P |
RSM72-6-315P |
RSM72-6-320P |
Макс. мощность (Вт) |
223.5W |
227.2W |
230.9W |
234.7W |
238.4W |
Допустимое отклонение мощности |
0~+3% |
0~+3% |
0~+3% |
0~+3% |
0~+3% |
Макс. напряжение (В) |
33.10 |
33.30 |
33.60 |
33.80 |
34.00 |
Макс. ток (А) |
6.75 |
6.82 |
6.88 |
6.95 |
7.01 |
Напряжение холостого хода(В) |
41.40 |
41.70 |
41.90 |
42.20 |
42.50 |
Ток короткого замыкания (А) |
7.24 |
7.28 |
7.32 |
7.36 |
7.40 |
Температурные показатели
Номинальная рабочая температура фотоэлемента |
45℃±2℃ |
Температурный коэффициент напряжения холостого хода (ß) |
-0.32%/℃ |
Температурный коэффициент тока короткого замыкания (ɑ) |
+0.05%/℃ |
Температурный коэффициент тока короткого замыкания |
-0.39%/℃ |
Допустимые условия эксплуатации
Макс. напряжение |
1000V (DC) |
Диапазон рабочих температур |
-40℃~+85℃ |
Макс. нагрузка на поверхность |
5400 Пa (IEC61215) |
Сопротивление ударной нагрузке |
Макс. диаметр: 25 мм; макс. скорость удара: 23 м/с |

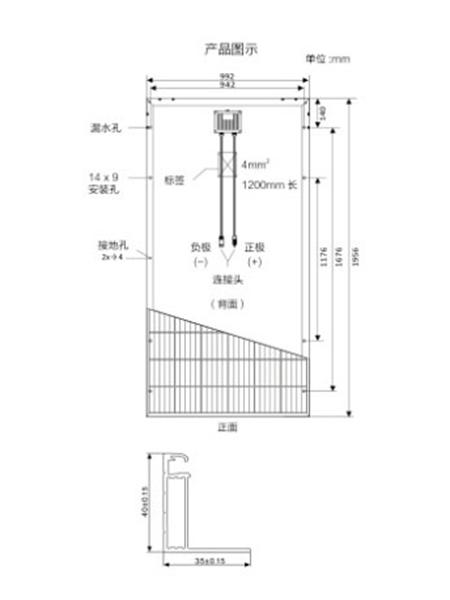

Спецификации
Тип ячейки |
Монокристаллическая, 156×156 мм (6×10), 4BB |
Распределительная коробка |
IP67, 3 диода |
Толщина закаленного стекла |
4.0мм |
Соединительный кабель |
Коннекторы типа MC4; 4 мм²; длина 1200 мм |
Алюминиевая рама |
1956×992×40 мм |
Вес |
24.0кг |
Упаковка и транспортировка
Транспорт |
Грузовик с прицепом 17,5 м |
Толщина солнечной панели |
40мм |
Кол-во панелей в коробке |
23 |
Общее количество панелей |
1150 |
