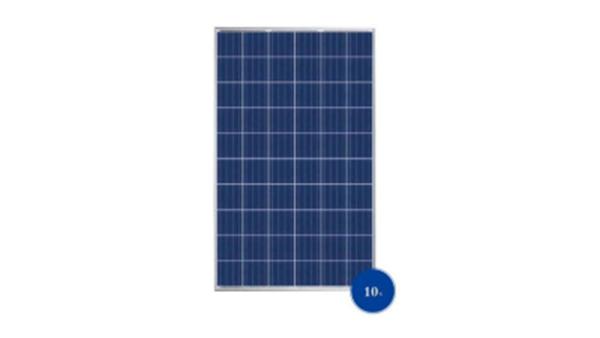

Высокоэффективные поликристаллические солнечные панели 255~275 Вт
Тестирование электрических характеристик (стандартные условия проведения испытаний)
Модель |
RSM60-6-255P |
RSM60-6-260P |
RSM60-6-265P |
RSM60-6-270P |
RSM60-6-275P |
Макс. мощность (Вт) |
255 |
260 |
265 |
270 |
275 |
Допустимое отклонение мощности (%) |
0~+3% |
0~+3% |
0~+3% |
0~+3% |
0~+3% |
Макс. напряжение(В) |
30.30 |
30.60 |
30.90 |
31.20 |
31.50 |
Макс. ток (А) |
8.42 |
8.50 |
8.58 |
8.66 |
8.74 |
Напряжение холостого хода (В) |
37.60 |
37.80 |
38.00 |
38.20 |
38.40 |
Ток короткого замыкания (А) |
8.96 |
9.04 |
9.12 |
9.20 |
9.28 |
КПД |
>15.60% |
>15.90% |
>16.20% |
>16.50% |
>16.80% |
Тестирование электрических характеристик (номинальная рабочая температура фотоэлемента)
Модель |
RSM60-6-255P |
RSM60-6-260P |
RSM60-6-265P |
RSM60-6-270P |
RSM60-6-275P |
Макс.мощность (Вт) |
190 |
194 |
197 |
201 |
205 |
Допустимое отклонение мощности (%) |
0~+3% |
0~+3% |
0~+3% |
0~+3% |
0~+3% |
Макс. напряжение (В) |
28.00 |
28.10 |
28.30 |
28.40 |
28.60 |
Макс. ток (А) |
6.79 |
6.89 |
6.98 |
7.08 |
7.18 |
Напряжение холостого хода (В) |
35.00 |
35.20 |
35.30 |
35.50 |
35.70 |
Ток короткого замыкания (А) |
7.25 |
7.31 |
7.38 |
7.44 |
7.50 |
Температурные показатели
Номинальная рабочая температура фотоэлемента |
45℃±2℃ |
Температурный коэффициент напряжения холостого хода (ß) |
-0.32%/℃ |
Температурный коэффициент тока короткого замыкания (ɑ) |
+0.05%/℃ |
Температурный коэффициент мощности |
-0.39%/℃ |
Допустимые условия эксплуатации
Макс. напряжение |
1000VDC |
Диапазон рабочих температур |
-40℃~+85℃ |
Макс. нагрузка на поверхность |
5400pa IEC61215 |
Сопротивление ударной нагрузке |
Макс. диаметр: 25 мм; макс. скорость удара: 23 м/с |
Спецификации
Тип ячейки |
Монокристаллическая, 156×156 мм (6×10), 4BB |
Распределительная коробка |
IP67, 3 диода |
Толщина закаленного стекла |
3.2мм |
Соединительный кабель |
Коннекторы типа MC4; 4 мм²; длина 900 мм |

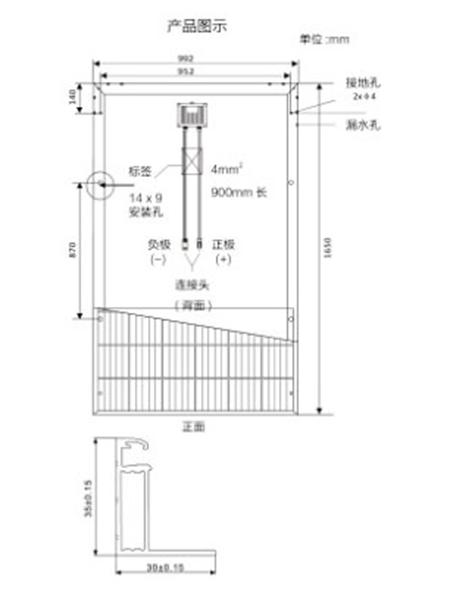

Алюминиевая рама |
1650 ×992 ×35мм |
Вес |
18.0кг |
Упаковка и транспортировка
Транспорт |
Грузовик с прицепом 17,5 м |
Толщина солнечной панели |
35мм |
Pieces/ case |
30 |
Общее количество панелей |
1500 |
