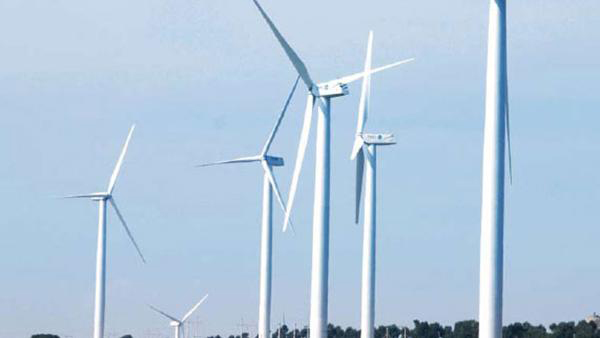

Представленная серия ветрогенераторов использует технологию преобразования ветровой энергии, разработанную компанией Siemens. Конструкция ветровой турбины базируется на платформе G2. Ветрогенератор характеризуется стабильной выработкой электроэнергии и продолжительным сроком службы.

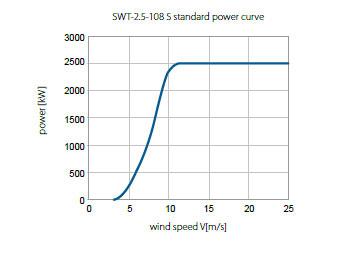

Кривая мощности ветрогенератора SWT-2.5-108 S
Технические параметры
| Рабочие характеристики |
| Номинальная мощность (кВт) |
2500 |
| Минимальная рабочая скорость ветра (м/с) |
3.5 |
| Проектная скорость ветра для отключения ветроэнергетической установки (м/с) |
25 |
| Класс ветра |
IEC II B |
| Макс. скорость ветра (3с) (м/с) |
59.5 |
| Рабочая температура (℃) |
-10~+35 |
| Критическая температура (℃) |
-20~+45 |
| Диапазон скоростей вращения ротора (об/мин) |
6.6~19.8 |
| Проектная скорость вращения ротора (об/мин) |
17 |
| Проектная скорость ветра (м/с) |
12-13 |
| Срок службы (год) |
20 |
| Цвет покраски |
RAL7035 (светло-серый) |
| Масса ротора (т) |
60 |
| Масса ступица ротора (т) |
25 |
| Масса гондолы (т) |
82 |
| Ротор |
| Диаметр ротора (м) |
108 |
| Ометаемая площадь(м2) |
9144 |
| Кол-во лопастей |
3 |
| Угол наклона ротора (°) |
6 |
| Конус лопастей винта(°) |
5 |
| Лопасти |
| Тип |
B53 |
| Длина лопастей (м) |
52.6 |
| Аэродинамическая форма |
NACA63XXX,FFAXXX,SWPXXX |
| Материал исполнения лопастей |
Эпоксидный стеклопластик |
| Система регулировки шага винта |
| Привод |
Гидравлический |
| Скорость регулировки (°/с) |
7 |
| Подшипники |
Шарикоподшипники с четырёхточечным контактом |
| Трансмиссия |
| Соединение |
Ступица ротора-вал ротора: фланцевое соединение |
| Тип трансмиссии |
Трехступенчатый, параллельная ось / винтовой |
| Передаточное число |
1:91 |
| Система смазки трансмиссии |
Барботажная |
| Трансмиссионное масло (л) |
~400 |
| Фильтр трансмиссионного масла |
Отдельный маслоохладитель |
| Охлаждение трансмиссии |
Масло-вода-воздух |
| Генератор |
| Тип |
Асинхронный генератор типа "беличье колесо" |
| Проектная мощность (кВт) |
2500 |
| Номинальная скорость вращения (об/мин) |
600-1800 |
| Номинальное напряжение (В) |
750 |
| Частота (Гц) |
50/60 |
| Класс изоляции |
F |
| Класс защиты от влаги и пыли |
IP54 |
| Охлаждение |
Водяное |
| Инвертор |
| Тип |
Четырёхквадрантный |
| Фиксируемая мощность (кВА) |
2500 |
| Номинальное напряжение (В) |
690 |
| Частота (Гц) |
50/60 |
| Регулятор |
ШИМ |
| Охлаждение |
Водяное |
| Поворотный механизм |
| Тип |
Активный |
| Подшипники |
Скользящие |
| Привод |
Редукторный двигатель с регулируемой частотой вращения |
| Скорость регулировки (°/мин) |
35.532 (0.0987 об/мин) |
| Тормозная система |
| Тип |
Основной тормоз + вспомогательный тормоз |
| Основной тормоз |
Гидравлический тормоз винта |
| Вспомогательный тормоз |
Гидромеханический дисковый тормоз ротора |
| Основные несущие компоненты |
| Ступица ротора |
Высокопрочный чугун |
| Подшипники ротора |
Двухрядные сферические роликовые подшипники |
| Ротор |
Легированная сталь |
| Передняя рама |
Высокопрочный чугун |
| Задняя рама |
Конструкционная сталь |
| Корпус гондолы |
Стеклопластик |
| Башня |
| Форма |
Коническая |
| Высота от уровня земли до ступицы ротора |
По требованию заказчика |
| Покрытие |
Антикоррозионное |
| Антикоррозионное покрытие |
По стандарту ISO12944 |
| Материал исполнения башни |
Конструкционная сталь |
| Материал исполнения фланца |
Кованая сталь |
