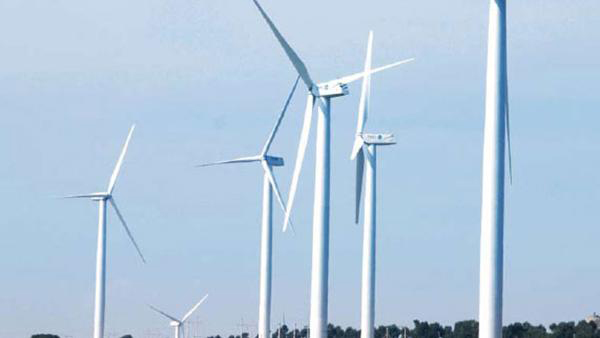

Ветрогенераторы мощностью 4 МВт от Shanghai Electric произведены на базе технологий, разработанных компанией Siemens, крупнейшего производителя ветровых турбин в мире. Они предназначены для использования в открытом море и характеризуются высочайшей производительностью, эффективностью и продолжительным сроком службы.
Кривая мощности ветрогенератора SWT 4.0-130
Технические параметры
| Рабочие характеристики |
| Номинальная мощность (кВт) |
4000 |
| Минимальная рабочая скорость ветра (м/с) |
3.5 |
| Проектная скорость ветра для отключения ветроэнергетической установки (м/с) |
32 |
| Класс ветра |
IEC IB |
| Макс. скорость ветра (3с) (м/с) |
70 |
| Рабочая температура (℃) |
-10~+40 |
| Критическая температура (℃) |
-20~+50 |
| Диапазон скоростей вращения ротора (об/мин) |
5~14 |
| Проектная скорость вращения ротора (об/мин) |
12 |
| Проектная скорость ветра (м/с) |
11-12 |
| Срок службы (год) |
20 |
| Цвет покраски |
RAL7035 (светло-серый) |
| Масса ротора (т) |
100 |
| Масса ступица ротора (т) |
47 |
| Масса гондолы (т) |
140 |
| Ротор |
| Диаметр ротора (м) |
130 |
| Ометаемая площадь(м2) |
13300 |
| Кол-во лопастей |
3 |
| Угол наклона ротора (°) |
6 |
| Конус лопастей винта(°) |
5.5 |
| Лопасти |
| Тип |
B63 |
| Длина лопастей (м) |
63.45 |
| Аэродинамическая форма |
DU-97-W-300 (запатентована Siemens) |
| Материал исполнения лопастей |
Эпоксидный стеклопластик |
| Система регулировки шага винта |
| Привод |
Гидравлический |
| Скорость регулировки (°/с) |
7 |
| Подшипники |
Шарикоподшипники с четырёхточечным контактом |
| Трансмиссия |
| Соединение |
Ступица ротора-вал ротора: фланцевое соединение |
| Тип трансмиссии |
Трехступенчатый, параллельная ось / винтовой |
| Передаточное число |
1:119 |
| Система смазки трансмиссии |
Принудительная |
| Трансмиссионное масло (л) |
~750 |
| Фильтр трансмиссионного масла |
Отдельный маслоохладитель |
| Охлаждение трансмиссии |
Масло-вода-воздух |
| Генератор |
| Тип |
Асинхронный генератор типа "беличье колесо" |
| Проектная мощность (кВт) |
4250 |
| Номинальная скорость вращения (об/мин) |
600~1800 |
| Номинальное напряжение (В) |
750 |
| Частота (Гц) |
50/60 |
| Класс изоляции |
F |
| Класс защиты от влаги и пыли |
IP54 |
| Охлаждение |
Воздушное |
| Инвертор |
| Тип |
Четырёхквадрантный |
| Фиксируемая мощность (кВА) |
4000 |
| Номинальное напряжение (В) |
690 |
| Частота (Гц) |
50/60 |
| Регулятор |
ШИМ |
| Охлаждение |
Водяное |
| Поворотный механизм |
| Тип |
Активный |
| Подшипники |
Трансмиссионные шарикоподшипники |
| Привод |
Редукторный двигатель с регулируемой частотой вращения (6 комплектов) |
| Скорость регулировки (°/мин) |
21.6 (0.06 об/мин) |
| Поворотный механизм |
| Тип |
Основной тормоз + вспомогательный тормоз |
| Основной тормоз |
Гидравлический тормоз винта |
| Вспомогательный тормоз |
Гидромеханический дисковый тормоз ротора |
| Основные несущие компоненты |
| Ступица ротора |
Электрический |
| Подшипники ротора |
Двухрядные шарикоподшипники |
| Ротор |
Легированная сталь |
| Передняя рама |
Высокопрочный чугун |
| Задняя рама |
Конструкционная сталь |
| Корпус гондолы |
Конструкционная сталь/алюминий |
| Башня |
| Форма поперечного сечения |
Цилиндрическая |
| Высота от уровня земли до ступицы ротора |
90 м (или по требованию заказчика) |
| Покрытие |
Антикоррозионное |
| Антикоррозионное покрытие |
По стандарту ISO12944 |
| Материал исполнения башни |
Конструкционная сталь |
| Материал исполнения фланца |
Кованая сталь |
