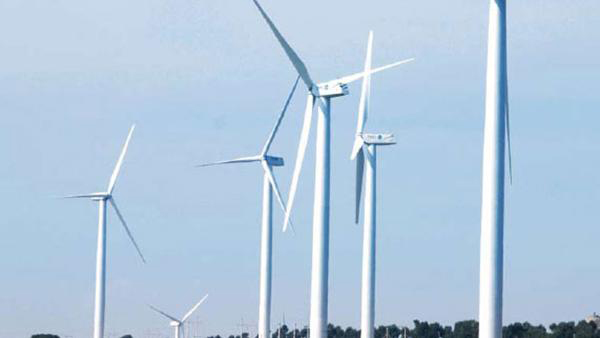

Ветрогенераторы представленной серии предназначены для использования в открытом море. Благодаря оптимизированной конструкции ветровая турбина способна стабильно и эффективно вырабатывать большое количество электроэнергии при достаточной силе ветра. Данныеветрогенераторы были сертифицированы классификационным сообществом DNV GL Group и успешно прошли испытания на поддержание генераторного режима при провалах напряжения сети.
Кривая мощности ветрогенератора W3600-116/122/136
Технические параметры
| Рабочие характеристики |
| Номинальная мощность (кВт) |
3600 |
| Минимальная рабочая скорость ветра (м/с) |
3.5 |
| Проектная скорость ветра для отключения ветроэнергетической установки (м/с) |
25 |
| Класс ветра |
IEC II A/IEC II B/IECS |
| Макс. скорость ветра (3с) (м/с) |
59.5/59.5/52.5 |
| Рабочая температура (℃) |
-20~+40 |
| Критическая температура (℃) |
-30~+50 |
| Диапазон скоростей вращения ротора (об/мин) |
8.3-15.4/8.3-15.4/7.7-14.3 |
| Проектная скорость вращения ротора (об/мин) |
14/14/13 |
| Проектная скорость ветра (м/с) |
~12/~11~10 |
| Срок службы (год) |
20/25/20 |
| Цвет покраски |
RAL7035 (светло-серый) |
| Масса ротора (т) |
93.5/95/107 |
| Масса ступица ротора (т) |
39.5 |
| Масса гондолы (т) |
~146 |
| Ротор |
| Диаметр ротора (м) |
116/122/136 |
| Ометаемая площадь(м2) |
10568/11863/14520 |
| Кол-во лопастей |
3 |
| Угол наклона ротора (°) |
5 |
| Конус лопастей винта(°) |
3.5 |
| Лопасти |
| Длина лопастей (м) |
56.4/59.4/66.4 |
| Аэродинамическая форма |
Aerodyn AE+NACA |
| Материал исполнения лопастей |
Стеклопластик |
| Система регулировки шага винта |
| Привод |
Электрический |
| Скорость регулировки (°/с) |
3.5 |
| Подшипники |
Двухрядные шарикоподшипники с четырёхточечным контактом |
| Трансмиссия |
| Соединение |
Ступица ротора-вал ротора: фланцевое соединение; вал ротора-трансмиссия: фланцевое соединение; трансмиссия-генератор: двойная гибкая муфта |
| Тип трансмиссии |
Двухступенчатый планетарный, параллельная ось |
| Передаточное число |
84/84/90.46 |
| Система смазки трансмиссии |
Принудительная барботажная |
| Трансмиссионное масло (л) |
~800 |
| Фильтр трансмиссионного масла |
Линейный фильтр+нелинейный фильтр тонкой фильтрации |
| Охлаждение трансмиссии |
Масло-вода-воздух |
| Генератор |
| Тип |
Асинхронный генератор |
| Проектная мощность (кВт) |
3828 |
| Номинальная скорость вращения (об/мин) |
697~1293.6 |
| Номинальное напряжение (В) |
690 (ротор)/3000 (статор) |
| Частота (Гц) |
50 |
| Класс изоляции |
F, H |
| Класс защиты от влаги и пыли |
IP54 |
| Охлаждение |
Водяное |
| Инвертор |
| Фиксируемая мощность (кВА) |
3755 |
| Номинальное напряжение (В) |
690 |
| Частота (Гц) |
50±5% |
| Регулятор |
Водяное |
| Поворотный механизм |
| Привод |
Электрический |
| Подшипники |
Двухрядные шарикоподшипники с четырёхточечным контактом |
| Кол-во двигателей |
4 |
| Скорость регулировки (°/с) |
0.543 |
| Тормозная система |
| Тип |
Основной тормоз + вспомогательный тормоз |
| Основной тормоз |
Аэродинамический лопастной тормоз |
| Вспомогательный тормоз |
Гидромеханический дисковый тормоз |
| Основные несущие компоненты |
| Ступица ротора |
Высокопрочный чугун |
| Подшипники ротора |
Двухрядные сферические роликовые подшипники |
| Ротор |
Высокопрочный чугун |
| Передняя рама |
Высокопрочный чугун |
| Задняя рама |
Конструкционная сталь |
| Корпус гондолы |
Стеклопластик |
| Система управления |
| Контроллер |
ПЛК |
| СУТП |
Распредёленное управление |
| Управление шиной |
Линия межсистемной связи |
| Дистанционное управление |
SCADA |
| Башня |
| Форма поперечного сечения |
Цилиндрическая |
| Высота от уровня земли до ступицы ротора |
90 м (или по требованию заказчика) |
| Покрытие |
Антикоррозионное |
| Антикоррозионное покрытие |
По стандарту ISO12944 |
| Материал исполнения башни |
Конструкционная сталь |
| Материал исполнения фланца |
Кованая сталь |
